胶辊的研磨加工介绍

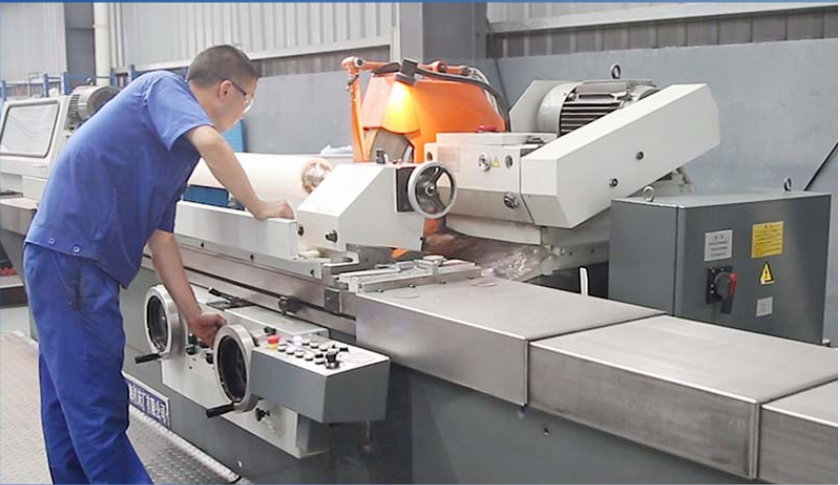

胶辊的研磨是通过砂轮与胶辊精确稳定的相对运动，由砂轮的颗粒锋刃对胶辊表面进行磨削，磨床和砂轮的质量与其稳定性直接影响胶辊表面的研磨质量。通常选用粒度为40-80号大气孔绿碳化硅或碳化硅砂轮，且要选用中低硬度的砂轮，太硬的磨粒变钝后不能顺利脱落，磨削力和热量增加影响研磨后胶辊表面质量。砂轮使用前必须调平衡并且修整，砂轮两棱应用旧砂轮或油石倒角。胶辊磨辊一般分为粗磨及粗磨工序。





1、粗磨

粗磨胶辊时可选用粒度为40、46、54号，其宽度为30mm的大气孔砂轮，磨削总量一般为1mm，可分三次走刀，进刀量分别可为0.4mm、0.3mm、0.3mm，这样有利于降低胶辊表面温度。由于粗磨对胶辊表面粗糙度无严格要求，主要是保证胶辊表面圆柱度。粗磨后不应立即进行精磨，要将并条胶辊放置48h，使其经时效处理后进行。



2、精磨

精磨胶辊时可选用粒度为60、70、80号，宽度为30mm的大气孔砂轮，磨削总量一般为0.5mm，棉纺行业胶辊一般仅需进行复磨而不用粗磨，磨削总量一般为0.3mm-0.4mm，可分三次进行，进刀量分别可为0.2mm、0.1mm、0.1mm，采用小负荷磨削可使胶辊表面热量受到控制，磨削粉尘也较少，更有利于砂轮的清洁与锋利。在砂轮安全线速度的前提下，为保证磨砺质量，一般砂轮主轴转速为1800r/min，相应车头转速约为200r/min。磨削前需要调整好磨床尾座，保证磨削后胶辊两端锥度不大于0.03mm，磨削行程要设置为自动走刀以保证磨削速度均匀，最后一次走刀速度要慢，以3m/min-4m/min为宜。精磨后胶辊胶层应细腻、光滑，目测其表面无螺旋线，无机械波纹，表面粗糙度Rat达到0.4μm-0.6μm为好
